空調機器、冷凍・冷蔵機器、熱交換器に最適な軸流インペラ マルチウィング
テーラーメイドソリューションで付加価値を高めたいあなたに。

HOME > 製品情報 シックルシェイプ Zシリーズ

シックルシェイプシリーズ

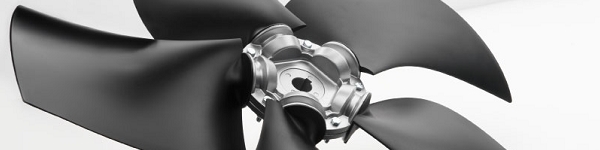

シックルシェイプ Zシリーズ

23種類のシックル型ブレード(1Z,2Z,7Z型)と7種類のハブ(ブレード枚数;5,6,7,8,9,12,16枚用)の組合せと、ブレード枚数,ピッチ角度,ブレード材質および回転方向を選定することで、1800種類のインペラが製造可能です。

インペラ径は最小径405mmから最大径1012mmまで、1mm単位で設定できます。

ブレード材質は1Z型,2Z型,7Z型の全てにPPGとPAGがあり、回転方向は左右両回転(L,R)があります。また、1Z型の左回転用にPAGASブレードが、2Z型の左回転用にPAGASおよびALブレードがあります。

ブレードのピッチ角度は、20°,25°,30°,32.5°,35°,37.5°,40°,45°に設定できます。

ハブはアルミダイキャスト製で、ボス板,押え板,フランジマウント,U-ボス,テーパーロックのタイプを選択できます。なお、特注品で、5枚ブレード用はPPG製の押え板+ボス板構成のテーパーロック構造が可能です。

また、テーパーロックのタイプは特注品です。大口径のボスを特別製作することで、大きな軸穴径やボス長さの調整も可能です。

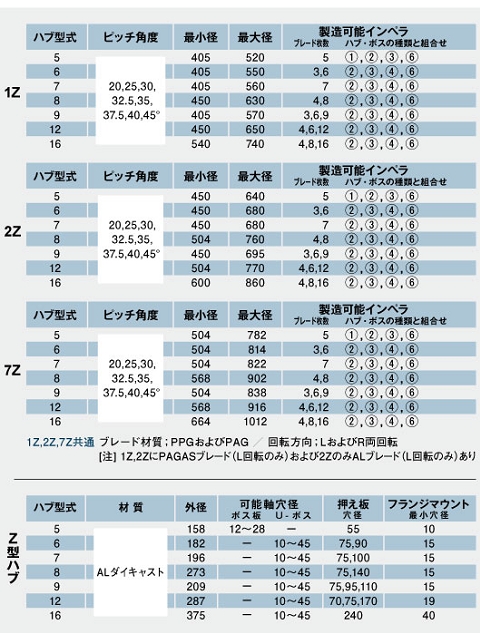

寸法表

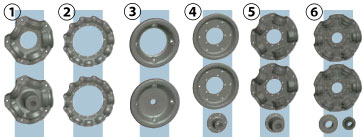

ハブ・ボスの組み合わせ


上記インペラ構成表の丸数字に対応しています。

①押え板+ボス板
②押え板+押え板
③フランジマウント
④押え板+押え板+Uボス
⑤押え板+押え板+Wボス(またはGボス)
⑥押え板+押え板+テーパーロック

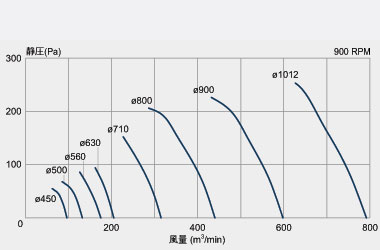

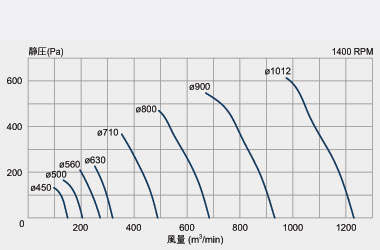

セレクションガイド
