HOME > 製品情報 エアロフォイル Gシリーズ

エアロフォイルシリーズ



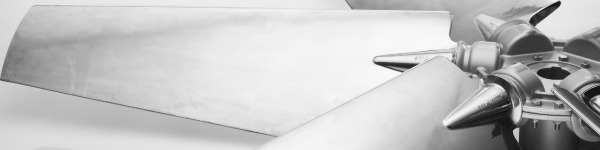

エアロフォイル Gシリーズ

10Gエアロフォイル型ブレードと4種類のハブ(ブレード枚数;3,5,6,8枚用)の組合せと、ブレード枚数,ピッチ角度,ブレード材質および回転方向を選定することで、558種類のインペラの選択が可能です。

インペラ径は1210mmから2700mmまで、1mm単位で設定できます。

ブレード材質はPAGで、回転方向は左右両回転(L,R)があります。また、PAGASの回転方向は右回転(R)のみとなります。

ブレードのピッチ角度は20°から50°まで1°毎に設定できます。

3 枚ブレード用ハブはアルミダイキャスト製,5枚,6枚,8枚用ハブはアルミ金型鋳造で、押え板,G-ボスおよびテーパーロックのタイプを選択できます。なお、テーパーロックのタイプは特注品です。ボス長さの調整も可能です。

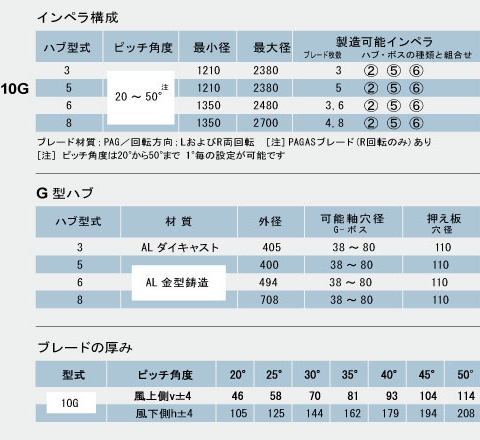

寸法表

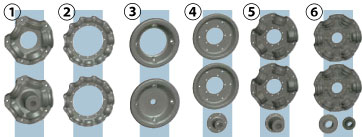

ハブ・ボスの組み合わせ


上記インペラ構成表の丸数字に対応しています。

①押え板+ボス板
②押え板+押え板
③フランジマウント
④押え板+押え板+Uボス
⑤押え板+押え板+Wボス(またはGボス)
⑥押え板+押え板+テーパーロック

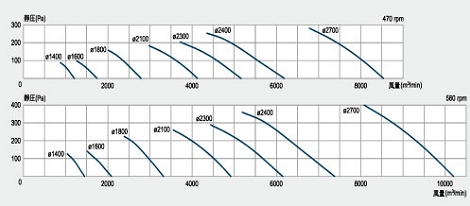

セレクションガイド
