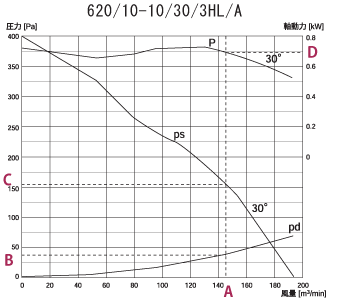

性能線図をタイプ3Hに例をとって説明いたします。タイトルの620/10-10/30/3HL/Aはマルチウィングすべてがこの形式で示されます。左から順に、インペラ径620mm／ブレード枚数10枚－ハブ形式10枚ブレード用／ピッチ角度30°／型式3H＋回転方向左（右回転の場合R）／ボス位置風上側（風下の場合B）を表しています。性能線図中の曲線は、すべて風量との関係を示す線図であり、下からpd線図は動圧を、ps線図は静圧を、P線図は軸動力を表しています。
このインペラの性能は、風量がA のとき、Aから垂直に線を引き、pd、ps、P曲線との交点をpd、psは左に、Pは右に水平線を引きます。ここで得られたB が動圧、C が静圧、Dが軸動力値を表しています。
当カタログでの圧力表示はPa（パスカル）ですが、ご希望によりmmAq（水柱）とすることもできます。
