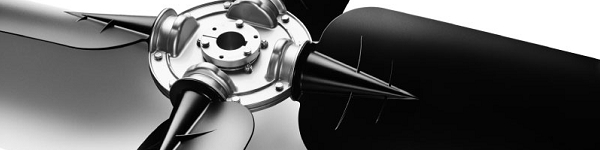

ブロードパドルシリーズ



このシリーズはカヌーを漕ぐパドルのような幅広いブレードにより、低回転でも大風量を発生します。低回転により風切音が小さく、騒音軽減につながっています。インペラはブレード形状によりD型(8Dブレード)とW型(8Wブレード)があります。インペラ径は360mmから1630mmまでの製造が可能です。アプリケーションとしては低騒音を生かし、クーリングタワー,空冷コンデンサー,エバポレーター、オイルクーラーや大型換気扇等、広く採用されています。また、特注となりますが4枚ブレード・一体構造の8M型(インペラ径は285mmから500mm)もあります。
なお、数字+アルファベット(たとえば8D)はブレード形式を、アルファベット(たとえばD)はハブ形式を示しています。

構成部品の材質

[ハブ・ボス]

  • アルミダイキャスト[EN AC-Al Si12 Cu1 (Fe)]
  • 特注品;W型LP3枚ブレード用に樹脂製ハブがあります

[ブレード]

  • PPG(グラス強化ポリプロピレン) 可使用温度の目安 -10℃~+80℃
  • PAG,PAGI(グラス強化ポリアミド) 可使用温度の目安 -40℃~+120℃
  • PAGAS(静電気防止対応グラス強化ポリアミド) 可使用温度の目安 -40℃~+110℃

[注] 可使用温度範囲は運転状況により変化します。詳細はお問い合わせください。

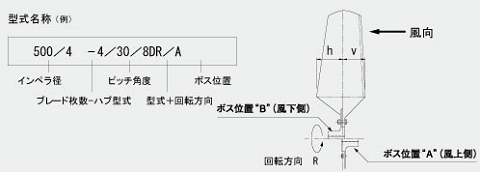

型式名称の説明

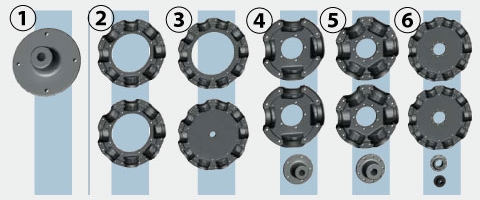

ハブ・ボスの組み合わせ

インペラは押え板、ボス板(バブ/ボス一体構造)、ハブ板の種類やボス(U-ボス、
W-ボス、G-ボス、テーパーロック)の組合せが可能です。


① 8D専用ALボス板
② 押え板+押え板
③ フランジマウント
④ 押え板+押え板+U-ボス
⑤ 押え板+押え板+W-ボス(またはG-ボス)
⑥ 押え板+押え板+テーパーロック

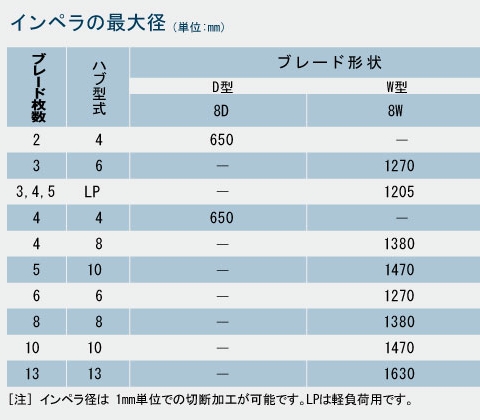

インペラの最大径およびブレード形状



ブロードパドルシリーズの詳細は以下へ
